Прикупил тут по случаю данный агрегат — стационарный армейский генератор АБ-4-О/230-М1. Год выпуска 1976. Вот раньше делали технику, это да. Весу в нем почти 150кг. Заводится электростартером, при наличии аккумулятора, но можно завести и кик-стартером. Двигатель УД-25, 2-х цилиндровый 4-х тактный верхнеклапаник, половинка мотора от запорожца :). По мере эксплуатации напишу еще чего :).

зы: Техническое описание и инструкция по эксплуатации генераторов АБ

Настоящее техническое описание и инструкция по эксплуатации распространяется на
агрегаты бензоэлектрические унифицированные переменного тока, в дальнейшем
именуемые агрегаты: АБ-2-О/230-М1, АБ-2-Т/230-М1, АБ-4-О/230-М1, АБ-4-Т/230-М1, АБ-4-Т/400-М1 и предназначено для изучения устройства и осуществления правильной
эксплуатации.

Примечание. Поскольку конструкция агрегатов постоянно совершенствуется, возможны
незначительные отступления от рисунков и текста данного технического описания и инструкции по
эксплуатации не влияющие на понимание принципа действия устройства агрегатов, его
работоспособность и эксплутационные качества.
1.1.1. Полное наименование— агрегаты бензоэлектрические унифицированные
переменного тока типов АБ-2-О/230-М1, АБ-2-Т/230-М1, АБ-4-О/230-М1, АБ-4-Т/230-М1,
АБ-4-Т/400-М1.

1.1.2. Агрегаты предназначены для использования в качестве автономных основных
или резервных источников электроэнергии переменного тока.
1.2.2. Агрегат обеспечивает возможность местной регулировки напряжения в
пределах от95% номинального до номинального при любой нагрузке от холостого хода до
номинальной с коэффициентом мощности от
0,8 до1,0.
1.2.3. При изменении нагрузки от холостого хода до номинальной с коэффициентом
мощности от0,8 до1,0 выходное напряжение агрегата автоматически поддерживается в
пределах±4% от среднерегулируемого.
Примечание. Среднерегулируемое напряжение— полусумма наибольшего и наименьшего значений
напряжения, полученных при изменении нагрузки и коэффициента мощности в указанных пределах.
1.2.4. Разность между наибольшим и наименьшим значениями установившейся
частоты выходного напряжения агрегата при изменении нагрузки от холостого хода до
номинальной не превышает2 Гц.
Примечание: Частота выходного напряжения в зависимости от нагрузки может иметь
одно из следующих значений:
не более52,5 Гц— при холостом ходе;
не менее49,5 Гц— при номинальной нагрузке.
1.2.5. Агрегат обеспечивает работу с перегрузкой на10% от номинальной мощности в
течение одного часа при температуре окружающего воздуха не выше плюс35°С. Общее
количество часов работы с перегрузкой не должно превышать10% от гарантийной
наработки приводного двигателя агрегата. При перегрузке снижение частоты не должно
превышать2% от номинального значения, изменение напряжения агрегата не должно
превышать±5% от установленного значения.
1.4. УСТРОЙСТВО И РАБОТА АГРЕГАТОМ
1.4.1. Устройство агрегата
1.4.1.1. Общий вид АБ-2-О/230-М1, АБ-2-Т/230-М1 представлен на
рисунках1 и2, АБ-4-О/230-М1, АБ-4-Т/230-М1, АБ-4-Т/400-М1 на рисунках3 и4.
1.4.1.2. Двигатель с переходником1 и генератор образуют единый блок, укрепленный
болтами на опорах рамы. Фланцевое соединение двигателя с генератором показано на
рисунке5.
Передача крутящего момента от двигателя к генератору производится при помощи
упругой соединительной муфты. Соединительная муфта состоит из полумуфты и
вентилятора и расположенной между ними резиновой прокладки3. Полумуфта2 крепится к
маховику двигателя, вентилятор4 крепится на валу генератора.
На корпусе генератора укреплен блок аппаратуры. Зажимы для присоединения к
агрегату кабеля нагрузки расположены на блоке аппаратуры и закрываются крышкой. Под
зажимами установлена клица для механического крепления кабеля нагрузки, на которой
имеется шпилька с барашком для присоединения провода заземления инструмента.

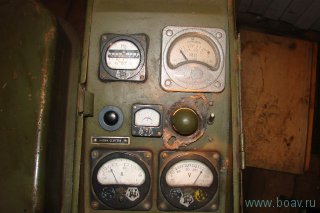

На корпусе блока аппаратуры укреплен блок приборов.
Над генератором расположен топливный бак, с помощью скоб укрепленный на
корпусе генератора.
На раме крепится аккумулятор.
Для защиты двигателя от воздействия атмосферных осадков и механических
повреждений агрегат снабжен кожухом, который устанавливается на каркасе.
Каркас крепится к раме агрегата болтами.
Электрическая схема может быть разделена на следующие основные цепи: силовую,
возбуждения генератора, подзарядного устройства и освещения.
1.4.3.1. Силовая цепь
Силовая цепь(цепь нагрузки) генератора трехфазного тока имеет три фазовых
обмотки ОС1, ОС2, ОС3. Напряжение силовой обмотки через выключатель нагрузки ВН
подводится к выходным зажимам1, 2, 3.
Силовая цепь генератора однофазного тока имеет одну силовую обмотку ОС. Ее
напряжение через проходные конденсаторыC1, C2 и выключатель нагрузки ВН подводится
к выходным зажимам10, 20.
1.4.3.2. Цепь возбуждения
В агрегате трехфазного тока обмотка возбуждения ОВ генератора питается через
кремниевые диоды Д5…Д10 от трехфазной дополнительной обмотки ОД1, ОД2, ОД3, а в
агрегате однофазного тока через кремниевые диоды Д5…Д8 (для АБ-2-О/230-М1) и Д5…Д12
(для АБ-4-О/230-М1) от однофазной дополнительной обмотки ОД.
В цепь возбуждения включаются сопротивления регулировки напряжения
(сопротивленияR2-1, R2-2 в агрегате АБ-2-О/230-М1 и сопротивленияR4-1, R4-2 в
остальных агрегатах). В агрегатах трехфазного тока сопротивления регулировки напряжения
включены на стороне выпрямленного, а в агрегатах однофазного тока- на стороне
переменного тока.
1.4.3.3. Цепь подзарядного устройства и освещения
Цепь подзарядного устройства и освещения питается через диоды Д1…Д4 от
вторичной обмотки трансформатора Тр.
Первичная обмотка трансформатора включена на выходное напряжение генератора.
Выпрямленное напряжение через предохранитель Пр подается на выключатель В лампы
освещения, розетку Ш и, через амперметр А1, на аккумуляторную батарею Б. Лампа
освещения Л и розетка также могут получать питание от аккумуляторной батареи.
1.4.4. Принцип работы
1.4.4.1. Самовозбуждение генератора
Самовозбуждение генератора обеспечивается при помощи постоянных магнитов,
установленных в поперечной оси ротора.
ЭДС, наводимая потоком постоянных магнитов в дополнительной обмотке статора
через диоды, подается на обмотку возбуждения.
1.4.4.2. Регулирование напряжения
Напряжение на выходных зажимах поддерживается постоянным при
изменении нагрузки в том случае, если соответственно изменять ток возбуждения
генератора. С увеличением нагрузки и уменьшением коэффициента мощности нагрузки ток
возбуждения необходимо увеличивать.
Изменение тока возбуждения с изменением нагрузки генератора осуществляется с
помощью компаундирующих сопротивленийR1 в агрегате АБ-2-О/230-М1, R1…R2 в
агрегате АБ-4-О/230-М1 иR1…R3 в остальных агрегатах.
При холостом ходе генератора ток возбуждения определяется ЭДС дополнительной
обмотки генератора. При подключении нагрузки часть тока нагрузки, пропорциональная
падению напряжения, создаваемому рабочим током на компаундирующих сопротивлениях,
ответвляется в цепь возбуждения. Этот ток геометрически складывается с током,
определяемым ЭДС дополнительной обмотки. Чем больше ток нагрузки или величина
компаундирующего сопротивления, тем большая часть тока ответвляется в цепь
возбуждения и, следовательно, тем больше суммарный ток, протекающий по обмотке
возбуждения генератора.
Увеличение тока возбуждения с уменьшением коэффициента мощности нагрузки
обеспечивается сдвигом на90 электрических градусов дополнительной обмотки генератора
относительно его силовой обмотки. Таким образом, выходное напряжение
поддерживается постоянным с точностью±4% от среднерегулируемого значения при
изменении нагрузки в пределах от холостого хода до номинальной и коэффициента
мощности от1,0 до0,8.
По мере нагрева или остывания обмотки возбуждения уровень напряжения может
незначительно изменяться(увод напряжения). Уровень поддерживаемого напряжения
зависит от сопротивлений всей цепи возбуждения и может быть установлен изменением
сопротивления регулировки напряжения(при вращении ручки«регулировка напряжения» по
часовой стрелке выходное напряжение увеличивается).
1.4.4.3. Электропитание стартера двигателя и подзарядка аккумуляторной батареи
Для питания стартера двигателя на агрегате устанавливается аккумуляторная батарея
напряжением12В. Включение стартера осуществляется с помощью кнопки стартера Кн,
установленной на блоке приборов.
Запрещается нажимать кнопку стартера Кн при работающем двигателе.
Подзарядное устройство обеспечивает подзарядку аккумуляторной батареи во время
работы. Величина тока подзарядки контролируется по амперметру А1 и может быть
увеличена переключением перемычки на зажимах подзарядного устройства из положения
«63 — 65» в положение
«64 — 65».
1.4.4.4. Защита генератора от перегрузок и коротких замыканий
Защита генератора от перегрузок и коротких замыканий осуществляется тепловыми
реле(для агрегатов трехфазного тока). Если ток в силовой обмотке превысит допустимое
значение, то сработает соответствующее реле, разорвется цепь обмотки возбуждения и
генератор развозбудится.
22
При увеличении нагрузки выше допустимой на агрегатах однофазного тока двигатель
глохнет и генератор развозбуждается.
